Кабельный теплый пол
В комплект стандартного устройства кабельного пола входят:
• нагревательный кабель или нагревательные секции;
• монтажная лента;
• электрические провода;
• датчик температуры пола с гофрированной трубкой;
• гофрированная трубка;
• термостат;
• контактные зажимы;
• набор для изоляции;
• инструкция по установке и эксплуатации.
Дополнительно потребуются следующие материалы:
• материалы для выполнения бетонной стяжки — цемент, песок или специальная смесь;
• теплоизолятор;
• демпферная лента;
• строительный скотч.

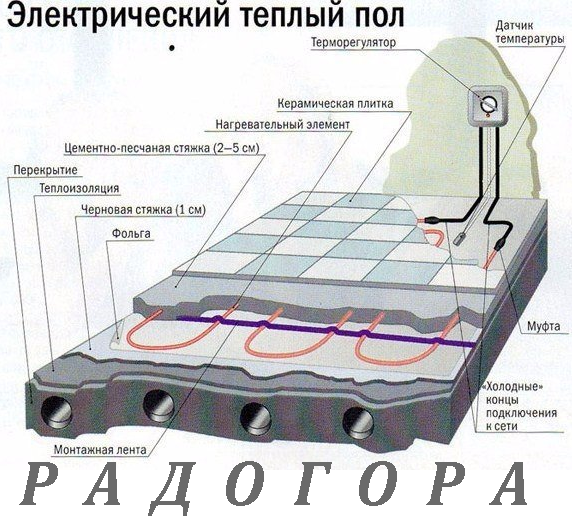

Нагревательные кабели, имеющие толщину 2,8–7,5 мм, следует укладывать под песчано-цементную стяжку 3–7 см толщиной.
Расчет нужного количества кабеля надо начать с составления плана обогреваемого помещения, отметить на нем местоположение мебели, под которой пол обогревать не требуется. Вычислив искомую площадь, умножить результат на 110, что соответствует мощности нагревательной секции в ваттах. Бетонный или керамзитобетонный пол освободить от старого покрытия, очистить, выровнять, уложить слой теплоизоляции.
В помещениях, где потери тепла небольшие, можно использовать как теплоизолятор фольгинированный пенополиэтилен толщиной 3–5 мм. Он обладает достаточными теплоизоляционными свойствами, чтобы предотвратить потерю тепла.
Сверху положить на него сетку из стальной проволоки с ячейками 10 × 10 см. По периметру комнаты сделать температурный шов для компенсации остаточного температурного расширения стяжки, а также
для гидроизоляции между стяжкой и стенами. Для этой цели использовать демпферную ленту или специальные герметики, в помещениях большой площади сделать температурный шов через каждые 10 м.
На сетке змейкой закрепить нагревательную секцию, используя пластиковые хомуты. Одножильную секцию уложить так, чтобы хватило выводов до места установки термостата. При монтаже одножильного кабеля нужно вернуть оба его конца в одну точку и через терморегулятор подключить электричество. Если используется двужильный кабель, то возвращать его второй конец в исходную точку не надо. Датчик температуры установить, используя пластиковую гофрированную трубку с заглушкой на конце, она защитит его от порчи жидким раствором. Термостат установить в стену, используя монтажную коробку, и подсоединить к нему питающий кабель.
Непременно выполнить эскиз укладки нагревательной секции, указав места расположения.
