Пошаговая инструкция кладки барбекю из кирпича
Данная статья – это пошаговая инструкция кладки барбекю из кирпича своими руками. Предлагаемый вашему вниманию вариант барбекю представляет собой конструкцию с двойными стенками – внутренняя стенка, окружающая область приготовления, выполнена из термостойкого огнеупорного кирпича, наружная стенка изготовлена из модульного кирпича. (Мы выбрали кирпич достаточно большого размера, чтобы уменьшить работу по его кладке. Вы можете использовать тот кирпич, который имеется под рукой, просто потребуется внести некоторые коррективы при реализации проекта.)
Воздушная прослойка толщиной 10 см между стенками помогает теплоизолировать зону приготовления пищи. Сверху стенки покрываются относительно тонкой плиткой из обработанного камня. В местах прямого контакта с огнем рекомендуется использовать огнеупорную глину: она жаропрочная и долгое время не дает трещин. Фундамент барбекю представляет собой углубленную на 30 см опору, поддерживающую усиленную плиту. Подобный фундамент, называемый «плавающим», разработан с учетом возможного сдвига при изменении температуры. О местных спецификациях строительных норм вы можете узнать у инспектора по надзору за строительством.
Подготовительные работы
Подготовьте площадку 120×150 см. По периметру площадки выкопайте траншею шириной 30 см и глубиной 25 см. Удалите 10 см почвы с оставшегося в середине траншеи прямоугольника и закруглите его края. Установите опалубку вокруг участка так, чтобы в задней части она выступала над землей на 5 см, а в передней – на 3.5–4 см (небольшой уклон необходим для эффективного отведения дождевой воды). Усильте опору пятью 130 см кусками арматуры. Два куска арматуры уложите в 10 см от передней и задней сторон траншеи; оставшиеся три равномерно расположите между ними. Смажьте опалубку олифой или специальным антиадгезионным агентом и залейте бетоном.
Разметка
После того как фундамент застынет, на что потребуется приблизительно неделя, нанесите на него мелом разметку, обозначив расположение внутреннего края кирпичной стены. Прочертите линию в 10 см от переднего края фундамента и перпендикулярно ей, в центре площадки, еще одну. Симметрично относительно осевой линии начертите прямоугольник 60×80 см, одной стороной которого будет первая линия.
Сухая раскладка внутреннего слоя кирпичей
Вокруг внешней стороны прямоугольника уложите (без использования раствора) первый слой огнеупорного кирпича, оставляя зазоры в 0.3 см.
Примечание: правильное положение внутренних стен необходимо, чтобы они могли поддерживать решетки гриля. Начните с размещения целых кирпичей у передней линии, в середине короткой стенки уложите разрезанный кирпич.
Раскладка кирпичей
Сухая раскладка внешнего слоя кирпичей
Выложите наружную стенку из модульного кирпича размером 10×8×20 см. Оставьте между кирпичами зазор в ~1 см. Задняя стенка должна пройти в ~1 см от последнего огнеупорного кирпича левой стенки. Разрезанный кирпич должен оказаться в середине левой стенки. Обведите мелом периметр наружной стенки.
Шаблон для кладочных работ
Сделайте шаблон для кладки. На деревянном бруске нанесите 8 меток, соответствующих размеру огнеупорного кирпича, с зазором 1 см для нижнего шва и 0.3 см для остальных швов. Верхняя часть заключительного ряда должна оказаться на расстоянии 90 см от нижнего края. Перенесите верхнюю линию на другую сторону линейки-шаблона. Выложите 11 рядов модульного кирпича так, чтобы последний ряд совпал с отметкой 90 см (толщина каждого шва при этом должна получиться около 1 см).
Укладка первого ряда кирпичей внутренней стенки
Положите слой раствора, необходимый для 1 см шва, вдоль начерченных мелом линий для внутренней стенки. Уложите первый ряд огнеупорного кирпича с зазором 0.3 см.
Укладка первого ряда кирпичей наружной стенки
Уложите первый ряд кирпичей внешней стенки. Используйте промасленные 1 см вставки, чтобы создать вентиляционные отверстия после передних кирпичей левой и правой стенок.
Кладка стенок

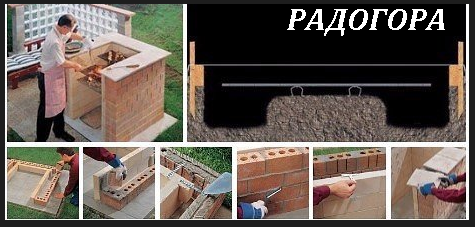

Начните второй ряд кладки внешней стенки с полкирпича, примыкающего к внутренней стенке. Кирпичи во втором ряду должны располагаться в шахматном порядке относительно первого ряда. Поочередно укладывайте ряды внутренней и внешней стенок, после каждого ряда проверяя качество кладки с помощью сделанного шаблона и уровня. Схему кладки барбекю из кирпича своими руками вы можете проследить на сопровождающих нашу инструкцию фотографиях.
Металлические элементы (связки)
Поместите металлические связки между углами внутренней и наружной стен на втором, третьем, пятом и седьмом рядах.
Сглаживание раствора
Когда раствор затвердеет достаточно, чтобы противостоять минимальному давлению пальцев (проверьте швы на обеих стенках через каждые несколько рядов), сгладьте его. Для этого вам понадобится специальный инструмент для расшивки швов. Время, когда настала пора приступать к расшивки швов, зависит от типа используемого раствора.
Добавление опор для гриля
Над пятым, шестым и седьмым рядами кладки прикрепите Т-образные пластины, которые будут служить для поддержки решеток гриля. Используйте 10 см пластины с боковыми выступами толщиной не более 2.5 мм. Расположите пластины вдоль боковых стенок из огнеупорного кирпича на расстоянии 8, 30, 45 и 67 см от задней стены.
Покрытие каменной плиткой
Когда вы закончили укладку стенок, установите верхнее перекрытие из обработанного природного камня. На верхнюю поверхность внутренней и наружной стенок положите слой раствора, рассчитанный на толщину шва 1 см. Уложите перекрытие из плитки, один край которой должен оказаться заподлицо с внутренней поверхностью огнеупорного кирпича. Убедитесь, что плитки находятся на одном уровне. Обработайте швы, когда раствор начнет схватываться. Через неделю загерметизируйте стыки между плитами специальным составом и установите гриль.
