Узлы прохода через кровлю

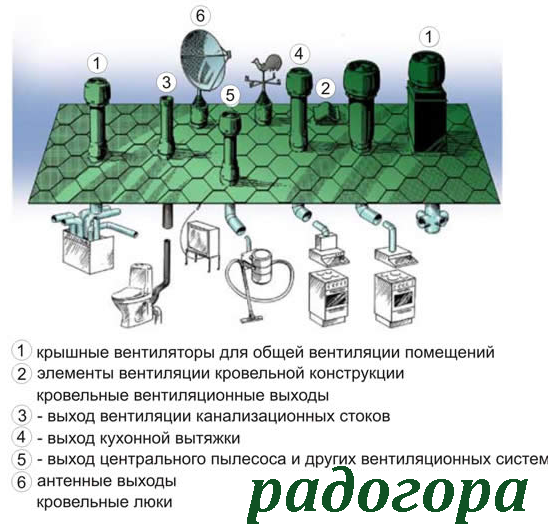

Систему вентиляции имеет большинство жилых, гражданских и промышленных зданий. Для ее обустройства необходим узел прохода через кровлю.
Сколько существует вариантов кровель, столько есть и способов обустройства узлов прохода, поскольку для каждого отдельного вида крыши монтируют узел прохода, имеющий свою схему.
Устройство кровельной проходки для вентиляции делают согласно ГОСТ 15150.
Главным предназначением считается вывод загрязненного воздуха. Устройство кровельной проходки для вентиляции делают согласно ГОСТ 15150. В нем регламентируются расстояния от узла до края плиты и размеры отверстий в плитах перекрытия. Помимо вентиляции, узлы прохода могут быть использованы для дымоходов в тех домах, где имеются камины или печное отопление. В некоторых случаях это называют кровельной проходкой.
В зависимости от того, какую конструкцию имеет крыша и какой тип вентиляции наличествует, узлы прохода воздуховода могут быть:
квадратными;
овальными;
круглыми;
прямоугольными и так далее.
Их конструкции выглядят как отверстия в перекрытиях. В них вставляются металлические трубы, устанавливаемые прямо на крышу либо на железобетонные стаканы. Используемый металл должен иметь толщину не меньше 1 мм. Промышленность выпускает узлы вентиляции самых разных размеров, как по длине, так и по толщине. Вентиляционные системы, к которым присоединяются трубы, могут быть и естественными, и принудительными. Перед тем как определиться с выбором типа, необходимо учитывать такие параметры, как:
влажность;
уровень загазованности;
минимальная и максимальная температура воздуха в доме;
уровень запыленности и прочее.
Установка узлов прохода вентиляции при использовании железобетонных установок делается посредством их прикрепления к анкерным болтам. Последние монтируются в стаканы в процессе их устройства. Рассчитывается установка по нескольким параметрам:
угол ската кровли;
расстояние от проходки до конька крыши;
толщина перекрытия;
материал, который используется при строительстве крыши;
размеры подкровельного пространства.
Если перекрытие железобетонное, то в том месте, где будет проходка, применяют специальные плиты, в которых уже есть готовые отверстия. В том случае когда диаметр отверстия не соответствует целостности ребристой либо пустотной плиты, в месте устройства проходки делают участки из монолитного бетона.
Проходка на кровле с металлическим легким каркасом будет такой же, но стаканы должны быть металлическими. Если здание отличается большой площадью и имеет гражданское, промышленное и жилое назначение, то расположение узлов рассчитывается еще на стадии проектирования.
Как правило, кровельная проходка дымохода при скатных крышах производится на как можно меньшем расстоянии от конька кровли. В таком случае большая часть трубы должна находиться под кровлей. Это исключит риск образования конденсата. Однако специалисты в этом вопросе расходятся во мнениях. Другой вариант устройства подразумевает, что трубы устанавливаются через конек.
Когда строительство дымохода осуществляется на скате кровли, то существует риск образования вверху дымохода снежного кармана, что повлечет за собой протечку. Если устройство проходки делается через конек, то целостность стропильной системы нарушается. Поэтому дополнительно устраивают еще систему стропил, а это препятствует строительству мансарды. Однако такой вариант имеет свои преимущества, а именно простоту монтажа и отсутствие снежных карманов.
Проведение противопожарных мероприятий необходимо при строительстве узлов прохода трубы через деревянное покрытие и кровлю. Проводится защита кровли и непосредственно перекрытия от возможного возгорания из-за нагрева трубы. Это защита самого перекрытия и кровли от возгорания в результате нагрева трубы.
На дымоходы рекомендуют ставить специальные зонтики, для того чтобы исключить попадание в дымовую трубу дождевой воды и ветра. Узел прохода дымовой трубы не следует устанавливать в ендове, потому как это воспрепятствует герметизации стыков кровли и фартука трубы. Помимо этого, в этом месте стопроцентно образуется наледь и снежные карманы.
При скатной кровле необходимо строительство деревянной стропильной системы, которая будет иметь повышенную степень горения. Поэтому устраивать зазоры между деревянными элементами и трубой необходимо согласно регламенту СНиП. Когда трубы проходят через слои утепленной кровли, то следует использовать конструкцию, предохраняющую от соприкосновения с горячей трубой горючих материалов. Зачастую делается прямоугольный узел прохода в этом месте. Выглядит он в виде короба, заполненного стекловатой либо каким-то другим негорючим материалом.
Современная промышленность выпускает узлы множества видов:
с клапаном;
без клапанов;
утепленные;
неутепленные;
с механизмом управления закрытия и открытия клапанов.
Те конструкции узлов, которые оснащены ручным управлением, зачастую используются в тех местах, где не нужно переключать вентиляционные режимы множество раз.
Состоит подобный узел из:
портяного полотна;
тросика;
противовеса;
сектора управления.
Для управления клапаном задействуется механизм МЭО. В нем регулировка клапана производится с помощью команд «закрыто» и «открыто». Производители кровельных проходок используют для их производства металлический черный лист, имеющий толщину до 2 мм, а также нержавеющий стальной лист, толщина которого варьируется от 0,.5 до 0,8 мм.
Узел прохода через мягкую кровлю по типу УП-МК производится из оцинкованной стали совместно с утеплением. В качестве утеплителя выступает минеральная вата (толщина 50 мм). Такое устройство предназначено для установки в нем зонтов либо оцинкованных дефлекторов. Когда на него устанавливают вентилятор, то внутреннюю конструкцию можно изготовить из перфорированной стали и оснастить пластиковыми трубками для подвода электричества. В данном случае узел будет выполнять дополнительную роль шумоглушителя.
На сегодняшний день выпускают 11 узлов прохода вентиляции с типовыми размерами. Кроме того, отдельные случаи требуют изготовления нестандартных вариантов.
Буквы УП и цифры от 1 до 10 означают, что узлы прохода не имеют кольца, который собирает конденсат, и клапана.
Цифры от 2 до 10 сообщают о том, что кровельный проходник оснащен клапаном, работающим с помощью ручного управления, однако конденсатное кольцо отсутствует.
УПЗ-УПЗ-21 оповещает о том, что имеются все составляющие: ручное управление, клапан, конденсатное кольцо.
Конструкция проходника кровли оснащена патрубком, который соединен с опорным фланцем. Последний, в свою очередь, должен быть скреплен с железобетонным стаканом на анкерные болты. К кровле узел прохода крепится посредством расчалок, прочно присоединенных на кровле кронштейнами или хомутами. К тому же кровельная проходка может иметь юбку, крепящуюся к кровле, которая призвана защищать от проникновения влаги под кровлю в месте монтажа.
